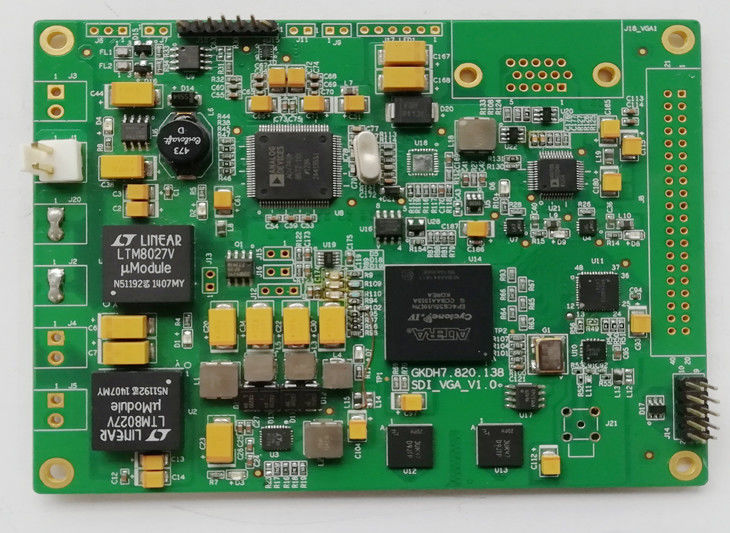

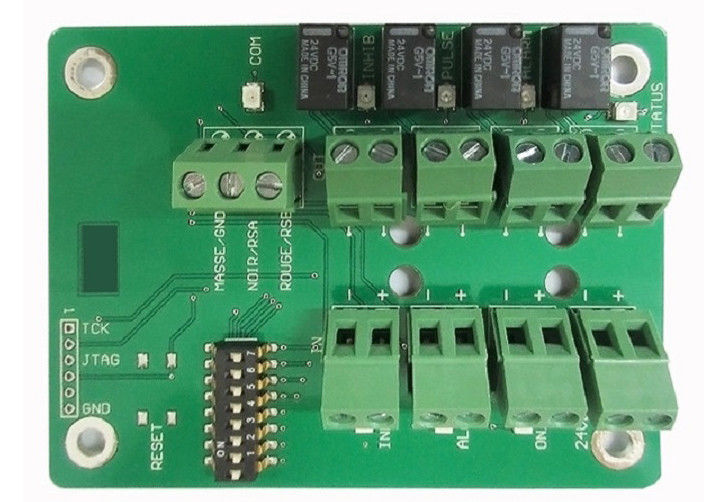

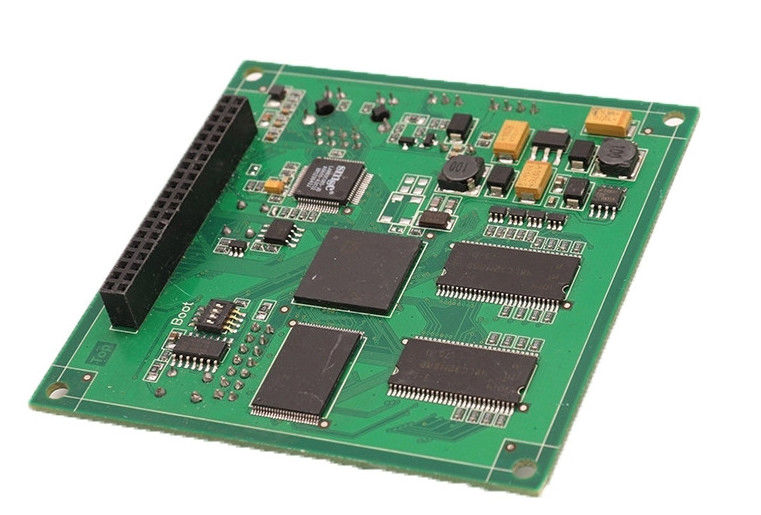

عملية تجميع PCB مزدوجة الجانب HASL ENIG OSP لوحة دوائر طاقة جديدة مع المواجهات

معايير SMT:

التكنولوجيا المعنية:

تقنية خاصة متورطة

◆ برمجة الحاسب الآلي

◆ إعادة تصميم جهاز BGA

◆ شريحة على متن الطائرة / COB

◆ اللحام الايوتكسي

◆ التلصق الذاتي

◆ طلاء متوافق

مخطط التدفقات:

مجموعة سونتك هي المورد الرائد في مجال EMS مع حل من محطة واحدة لتجميع PCB/FPC، وتجميع الكابلات، وتجميع تكنولوجيا الخليط ومباني الصناديق.

شركة "سونتك إلكترونيكس" المحدودة، كمنشأة رئيسية، تقع في مقاطعة هونان، الصين؛

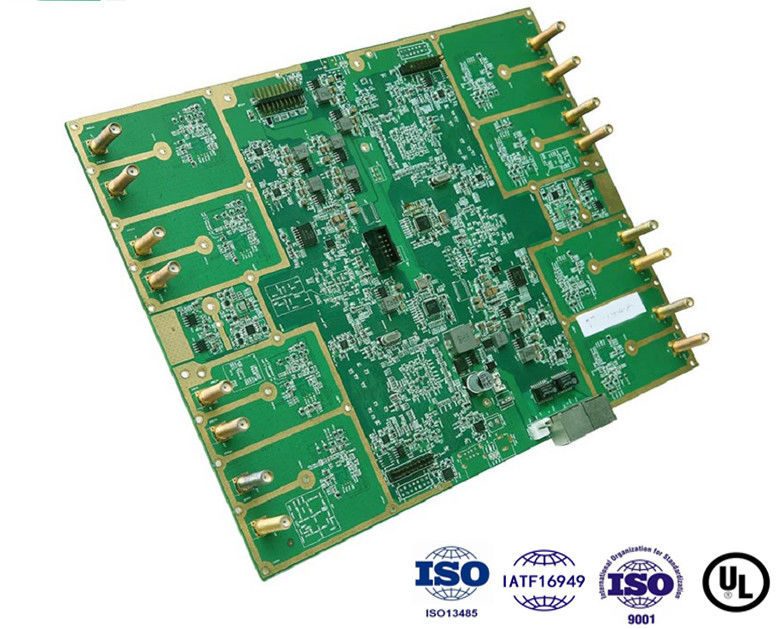

شركة BLSuntek الإلكترونيات المحدودة، كمنشأة جديدة، تقع في ولاية كاندال، كمبوديا.مع ISO9001:2015، ISO13485:2016معتمد على IATF 16949: 2016 و UL E476377. نحن نقدم منتجات مؤهلة بسعر تنافسي للعملاء في جميع أنحاء العالم.

الأسئلة الشائعة:

س1: ما هي الملفات التي تستخدمها في تصنيع الـ PCB؟

جيربر، الـ (بي سي بي) ، الرسم

س2: كيف تتأكد من الجودة؟

الجواب: منتجاتنا كلها 100% اختبار إلكتروني. تجمع PCB مع 100% AOI,ICT,FT والفحص المرئي, 100% الأشعة السينية لـ BGA.

س3: هل يمكننا زيارة شركتك؟

A3: بالطبع،مرحبا بزيارة شركتنا، Suntek تقع في الحديقة الصناعية شينغشا، تشانغشا، مقاطعة هونان، الصين.

س4: ما هو الوقت المحدد؟

A4: يستغرق 3-5 أيام عمل للعينة ، 7-10 أيام عمل لإنتاج الدفعة بناءً على الملفات والكمية. يستغرق 15-20 يوم عمل لتجميع PCB.

س5: هل ستبقي معلوماتنا وملفاتنا سرية؟

الجواب: بالتأكيد، إنه مبدأنا الأساسي للحفاظ على أسرار الأعمال لحماية تصاميم عملائنا. يمكن توقيع اتفاقية الموافقة في أي وقت.

س6: كيف أعمل معك؟

A6: -البريد الإلكتروني وإرسال لنا ملف تخطيط PCB، قائمة BOM

- سنقدم تأكيد الرد في غضون 12 ساعة والرد على العرض في غضون 3-5 أيام.

-انتظر شركتك لتأكيد السعر والطلب وشروط الدفع

-سوف نتابع الأمر
