تجميع PCB لمبنى مراقبة صناعة IoT

تجميع PCB IoT للمراقبة,تجميع SMT PCB للمباني,تجميع PCB للمراقبة الصناعية

SMT PCB assembly for buildings

industrial monitoring PCB assembly

مكان المنشأ:

الصين/كمبوديا

اسم العلامة التجارية:

Suntek/BECC

إصدار الشهادات:

ISO9001 ISO13485 IATF16949 UL

رقم الموديل:

F016-041

اتصل بنا
اطلب عرض أسعار
تفاصيل المنتج
مادة:
FR4، روجرز، المعادن، الألومنيوم، CEM
سماكة:
0.3 مم -2.5 مم
طبقة:
1L-32L
نحاس:
0.5-10 أوقية
ثقب دقيقة.:
0.1 ملم
السيطرة على المعاوقة:
نعم
جودة معيار:
IPC-610A الفئة 2 أو الفئة 3
شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
Customized products
تفاصيل التغليف
بواسطة أكياس ESD والكرتون
وقت التسليم
5-7 أيام بعد كل المكونات
شروط الدفع
TT ، PayPal
منتجات ذات صلة
اتصل بنا
اتصل الآن
وصف المنتج

تجميع ثنائي الفينيل متعدد الكلور/PCBA EMS تسليم المفتاح تجميع ثنائي الفينيل متعدد الكلور SMT/THT/DIP مع خبرة 14 عامًا



مجموعة Suntek هي عقدsuالمورد في مجال EMS مع حل متكامل لـFتجميع CB/FPC، وتجميع الكابلات، وتجميع Box-buildتجميع.

شركة Suntek Electronics Co., Ltd, بصفتها المنشأة الرئيسية، وتقع في مقاطعة هونان، الصين؛

BLSuntek Electronics Co., Ltd,بصفتها المنشأة الجديدة، وتقع في مقاطعة كاندال، كمبوديا.

مع شهادة ISO9001:2015، ISO13485:2016، IATF 16949:2016 و UL E476377,

نحن نقدم منتجات مؤهلة بأسعار تنافسية للعملاء في جميع أنحاء العالم.

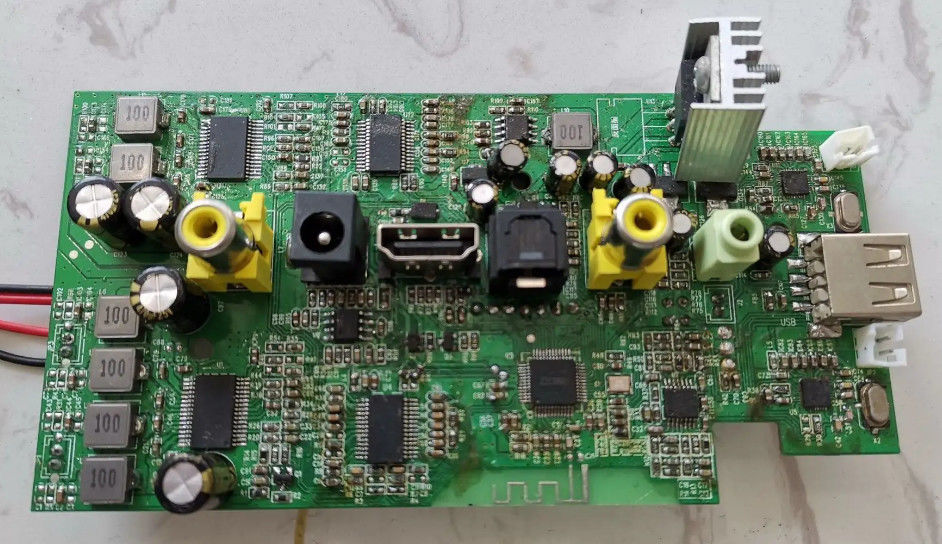

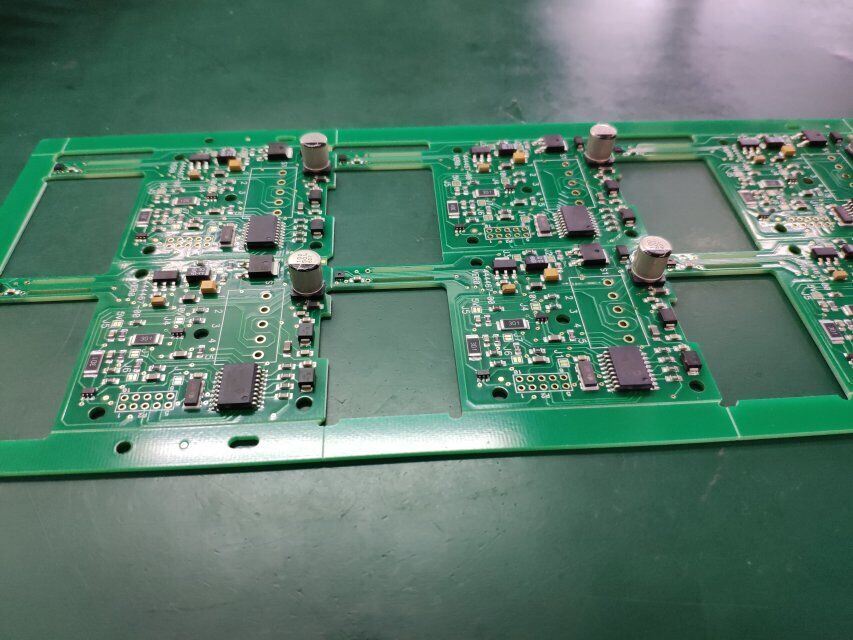

تجميع PCB لمبنى مراقبة صناعة IoT 0 تجميع PCB لمبنى مراقبة صناعة IoT 1



ماذاSuntek يمكن أن تقدم:

1. لوحة PCB و FPC العارية

2. تجميع PCB و FPC

3. شراء المكونات وتخصيص المواد

4. حل متكامل لتجميع صندوق تسليم المفتاح

5. تجميع مزيج التكنولوجيا المختلطة

6. تجميع الكابلات وضفيرة الأسلاك

7. تجميع ثنائي الفينيل متعدد الكلور بكميات منخفضة/متوسطة/عالية

8. BGA/QFN/DFN مع فحص الأشعة السينية

9. برمجة IC/AOI/ICT/اختبار وظيفي



مصنع خدمات التصنيع الإلكتروني التعاقدي

Suntek القدرة:



قدرة منتج تجميع ثنائي الفينيل متعدد الكلور (SMT)

سعة SMT
عنصر SMT السعة
الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور 400 مم * 1200 مم (SMT)
مكون الرقاقة 0201، 0402، 0603، 0805، 1206 حزمة، BGA، QFN، DFN footprint
الحد الأدنى لمساحة الدبوس من IC 0.1 ملم
الحد الأدنى لمساحة BGA 0.2 ملم
سعة DIP 3 خطوط تجميع DIP وخط AI واحد
اختبار التجميع اختبار الجسر، اختبار AOI، اختبار الأشعة السينية، ICT (اختبار الدائرة الداخلية)، FCT (اختبار الدائرة الوظيفية)

FCT (اختبار الدائرة الوظيفية)
اختبار التيار، اختبار الجهد، اختبار درجة الحرارة المرتفعة والمنخفضة، اختبار تأثير السقوط، اختبار الشيخوخة، اختبار مقاومة الماء، اختبار مقاومة التسرب وما إلى ذلك. يمكن إجراء اختبارات مختلفة وفقًا لمتطلباتك.


مراقبة الجودة PCBA والمعدات:

1) فحص AOI بنسبة 100%

2) اختبار ICT/FT بنسبة 100%

3) فحص الأشعة السينية بنسبة 100% لـ PCBAs مع BGA، LGA، QFN، DFN...

4) فحص بصري بنسبة 100%

تجميع PCB لمبنى مراقبة صناعة IoT 2



تجميع PCB لمبنى مراقبة صناعة IoT 3

الأسئلة الشائعة:

س 1. ما هو المطلوب للاقتباس؟

ج: ثنائي الفينيل متعدد الكلور: الكمية، ملف Gerber ومتطلبات التقنية (المواد، معالجة التشطيب السطحي، سمك النحاس، سمك اللوحة، ...)

PCBA: معلومات ثنائي الفينيل متعدد الكلور، BOM، (وثائق الاختبار...)

س 2. ما هي تنسيقات الملفات التي تقبلونها للإنتاج؟

ج: ملف Gerber: CAM350, Protel 99SE، P-CAD 2001 PCB

BOM: Excel (PDF، word، txt)

س 3. هل ملفاتي آمنة؟

ج: يتم الاحتفاظ بملفاتك في أمان تام. نحن نحمي الملكية الفكرية لعملائنا في العملية بأكملها.يمكن تأكيد اتفاقية عدم الإفصاح وتوقيعها في أي وقت.

س 4. موك؟

ج: لا يوجد موك فيSuntek. نحن قادرون على التعامل مع الإنتاج بكميات صغيرة وكبيرة بمرونة.

س 5. تكلفة الشحن؟

ج: يتم تحديد تكلفة الشحن حسب الوجهة والوزن وحجم التعبئة للبضائع. يرجى إعلامنا إذا كنت بحاجة منا أن نقتبس لك تكلفة الشحن.

س 6. هل تقبلون مواد المعالجة التي يقدمها العملاء؟

أ:نعم، يمكننا توفير كلالمكونs، أو بعض المكونات/جميع المكونات التي يرسلها العميل مقبولة أيضًا.



صور المنتجات:

تجميع PCB لمبنى مراقبة صناعة IoT 4

تجميع PCB لمبنى مراقبة صناعة IoT 5
