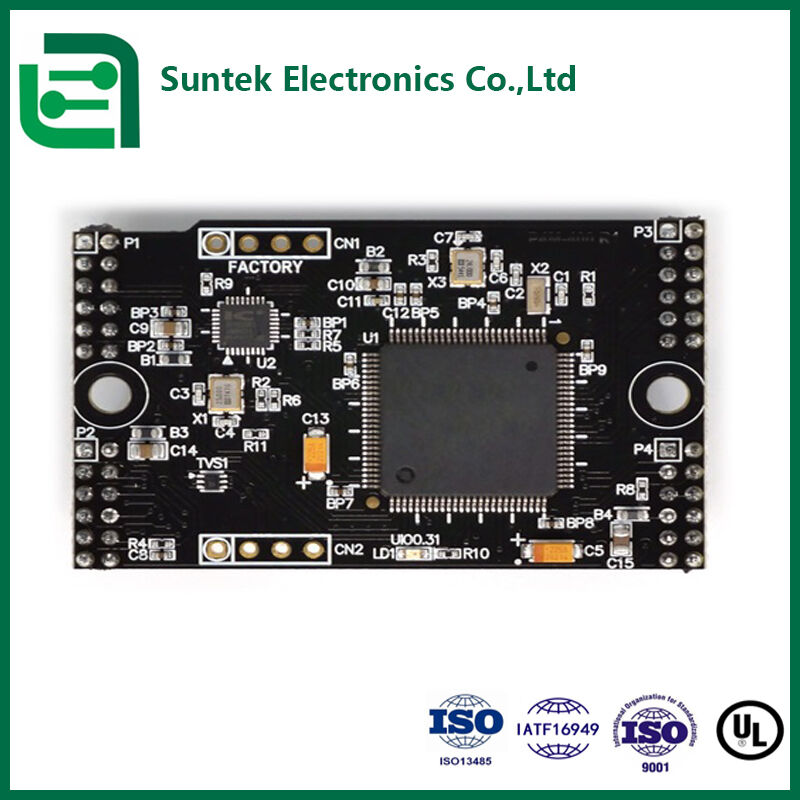

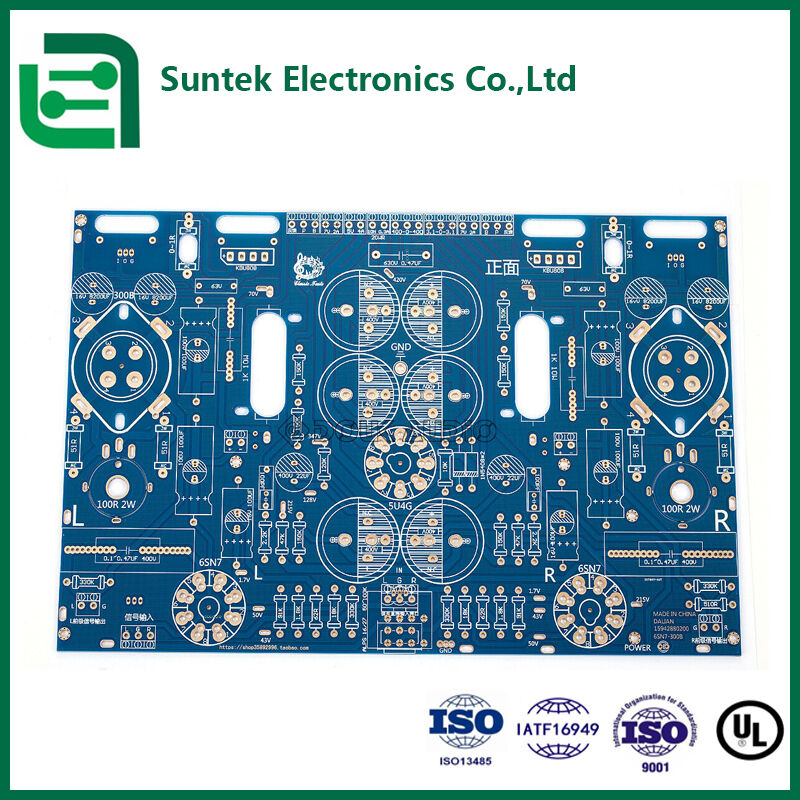

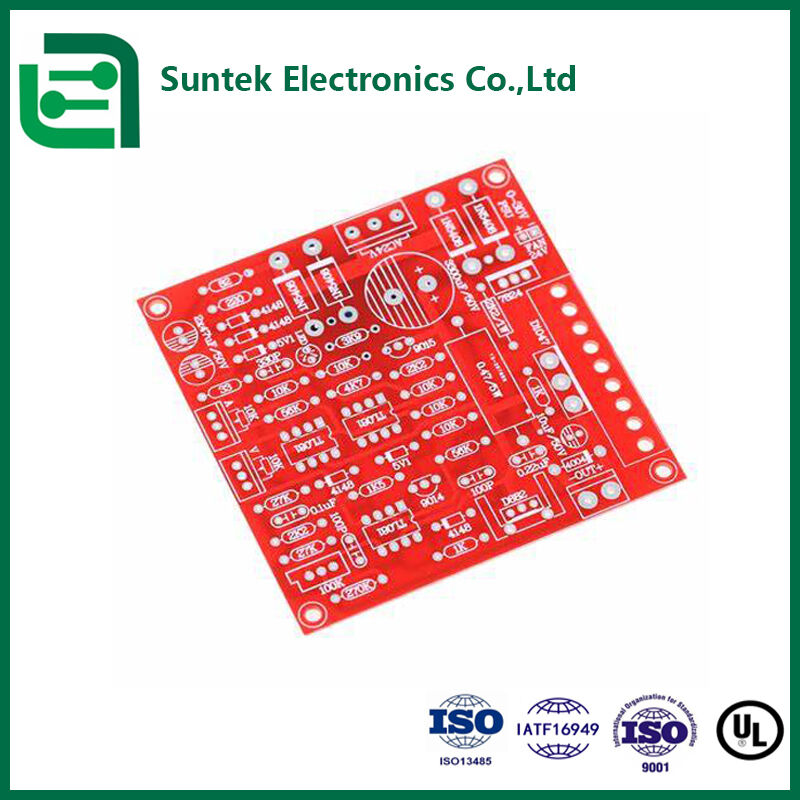

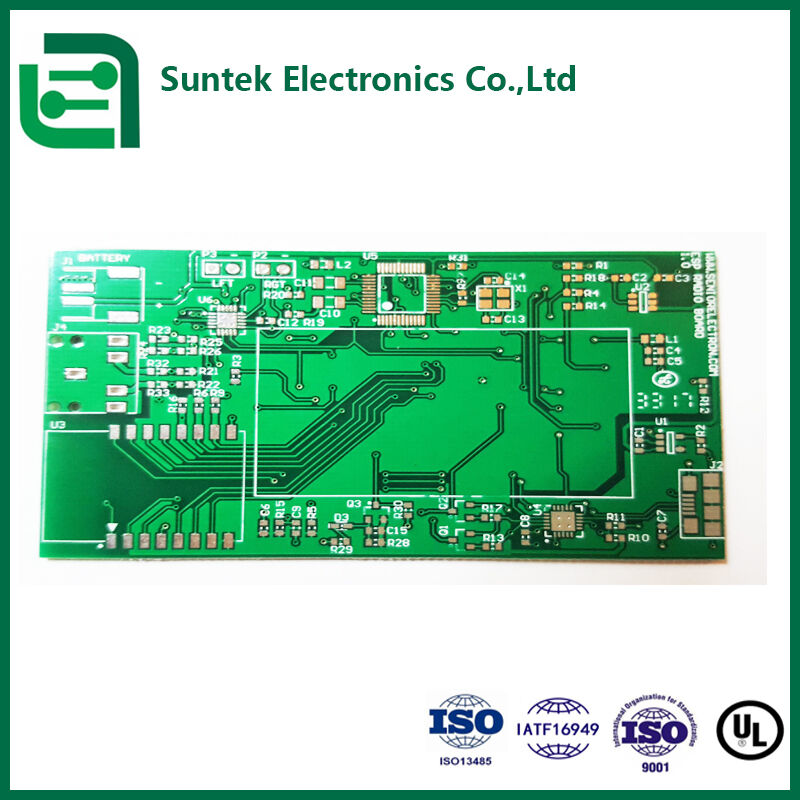

خدمات تجميع الأقراص الصناعية
خدمات تجميع PCB المهنية مع قناع لحام أخضر واختبار كهربائي شامل بنسبة 100٪ لضمان الجودة.
حول مجموعة "سونتك"
تعد Suntek شركة رائدة في مجال EMS ، حيث توفر حلول شاملة من محطة واحدة لتجميع PCB / FPC وتجميع الكابلات وتجميع الصندوق.
منشآتنا التصنيعية
- شركة Suntek Electronics Co., Ltd - مقاطعة هونان، الصين
- BLSuntek Electronics Co., Ltd - مقاطعة كاندال، كمبوديا
معتمدة مع ISO9001:2015، ISO13485:2016، IATF 16949:2016 و UL E476377، نحن نقدم منتجات مؤهلة بأسعار تنافسية للعملاء في جميع أنحاء العالم.
خدماتنا الشاملة
نقوم بتحويل متطلباتك إلى منتجات جاهزة:
- تحويل ملف Gerber و BOM إلى منتجات حقيقية
- خدمات الهندسة العكسية من العينات الفيزيائية
- خدمات التصميم المشترك لتحقيق أفكارك
المواصفات التقنية
| المواصفات | تفاصيل |
|---|
| نوع المادة | FR-1, FR-4, CEM-1, مطلية بالألومنيوم |
| سمك المادة (ملم) | 0.40608، 1.0، 1.2، 1.6، 2.0 |
| عدد الطبقات | من 1 إلى 8 طبقات |
| الحجم الأقصى لللوحة | 23.00" x 35.00" (580ملم*900ملم) |
| فئة IPC | الفئة الثانية، الفئة الثالثة، الفئة الأولى |
| حلقة حلقة | 5 مل/جانب أو أكبر (التصميم الدقيق) |
| إكمال الطلاء | HASL، خال من الرصاص HASL، ENIG، OSP، فضة الغمر، القصدير الغمر، النيكل الغمر، الذهب الصلب |
| وزن النحاس | 0.5OZ-2OZ |
| مسار/عرض المساحة | 3 ميل أو أكثر |
| مساحة الحفر | 0.1ملم (حفر بالليزر) |
| فتحات مطلية | 0.036 أو أكثر |
| أصغر ثقب (تم الانتهاء منه) | 0.1 ملم أو أكثر |
| أصابع الذهب | من 1 إلى 4 حافة (من 30 إلى 50 ميكرون من الذهب) |
| SMD Pitch | 0.080" - 0.020" - 0.010" |
| نوع قناع اللحام | LPI لامعة، LPI-مت، SR1000 |
| لون قناع اللحام | أخضر، أحمر، أزرق، أسود، أبيض، أصفر |
| اللون الأسطوري | أبيض، أصفر، أسود، أحمر، أزرق |
| نقطة طريق CNC | أي |
| الحد الأدنى لعرض المسار | 0.031" |
| النتيجة | الخطوط المستقيمة، تسجيل القفز، اللوحة من حافة إلى حافة، CNC |
| الجسم الذهبي | صلبة ، غمرة (حتى 50 ميكرون ذهب) |
| تنسيق ملف البيانات | جيربر 274x مع فتحة المدمج |
| FAB. شكل الرسم | DXF، HPGL، DWG، PDF، Gerber |
| اختبار E.T | مسبار يطير ، جانب واحد ، لوحة 1 ، قشرة مشبك ، قائمة الشبكة |
| غسالة العداد/حفرة العداد | متاحة حتى 0.250 قطر |
| عائق التحكم | نعم.. |
| الطرق العمياء / الطرق المدفونة | نعم.. |
| قناع قابل للتقشير | نعم.. |
| الكربون | نعم.. |
حلول التصنيع الكاملة
- تصنيع PCB/FPC
- مصادر المكونات
- مجموعة PCB/FPC
- تجميع الكابلات / السوار حسب الطلب
- تجميع الصندوق
خدمات التجميع والاختبار
- SMT، THT، BGA، 0201 تجميع الرقائق
- اختبارات AOI، الأشعة السينية، تكنولوجيا المعلومات والاتصالات، FT، اختبارات الحرق
- طلاء أو لصق متوافق
- إنتاج ذو مزيج كبير، من حجم صغير إلى متوسط
- معتمد على ISO9001 و ISO13485 و TS16949 و UL
مزايا جودة نظام EMS
- مسؤولية المنتج الصارمة وفقًا لمعايير IPC-A-610
- فرق الناطقة باللغة الإنجليزية بطلاقة
- تنفيذ أداة إدارة PDCA
- الاختبار الكهربائي والفحص البصري بنسبة 100%
- التفتيش الشامل لـ AOI بما في ذلك الأشعة السينية والمجهر الثلاثي الأبعاد وتكنولوجيا المعلومات
- اختبار الجهد العالي واختبار تحكم المعوقة
- معتمدة على ISO9001 و ISO13485 و IATF16949 و UL
- لا يوجد حد أدنى للكميات المطلوبة
- متخصص في إنتاج الحجم المنخفض إلى المتوسط
- تسليم سريع وموثوق به في الوقت المناسب
لماذا تختار "سونتك"؟
بصفتها مصنعًا ذو خبرة وموثوقية، توفر شركة Suntek خدمات شاملة شاملة بما في ذلك تصنيع PCB وتجميعها للعملاء العالميين الذين لديهم متطلبات مختلفة للمشاريع.
خدمة الاقتباس الفوري
تلقي عرضنا المفصل خلال 24-48 ساعة مع تعليق إيجابي على جميع مواصفات المشروع.
دعم فني خبير
المهندسين المحترفين لدينا توفر الدعم الفني الشامل من تصميم PCB إلى تجميع مفتاح مفتاح.
الأتمتة المتقدمة
أحدث المعدات التلقائية تضمن كفاءة عالية وفعالية من حيث التكلفة وجودة ثابتة.
خدمة بعد البيع المخصصة
تتبع طلبات مستمرة مع تحديثات فورية طوال عملية الإنتاج من فريق خدمة العملاء لدينا.
دعم العملاء والخدمات
نحن نحافظ على الشفافية الكاملة للتكاليف مع تقاسم تفصيلي لتقسيم تكاليف BOM ومكونات المصدر على مستوى العالم.
التواصل الاستباقي
- إجراءات خدمة العملاء
- إجراءات إدارة الأمن
- تقارير 8D لحل القضية
- طريقة PDCA (التخطيط-القيام-التحقق من العمل)
الدعم المستجيب
- الرد على الشكاوى والاستفسارات على مدار 24 ساعة
- تقارير أسبوعية عن التقدم
- فريق دعم عملاء مخصص
- دراسات استبيان رضا العملاء
خدمات ما بعد البيع الشاملة
- فترة الضمان لمدة سنة واحدة لجميع المنتجات
- خدمات إصلاح مجانية
- استبدال المكونات المعيبة بسرعة
تدفق عملية تجميع PCBA
الأسئلة الشائعة
س1: ما هي الملفات التي تستخدمها في تصنيع الـ PCB؟
A1: ملفات Gerber و PCB Auto CAD.
س2: كيف تضمنون جودة المنتج؟
ج2: تخضع جميع المنتجات للاختبار الكهربائي بنسبة 100٪. تشمل مجموعات PCB AOI الشاملة وتكنولوجيا المعلومات والاتصالات والاختبار الوظيفي وتفتيش الأشعة السينية بنسبة 100٪ لمكونات BGA.
س3: هل يمكننا زيارة منشآتكم؟
ج3: بالتأكيد. نحن نرحب بزيارات إلى منشأة سنتيك التي تقع في حديقة شينغشا الصناعية، تشانغشا، مقاطعة هونان، الصين.
س4: ما هي أوقات التوصيل العادية؟
A4: العينات: 3-5 أيام عمل ؛ إنتاج الدفعة: 7-10 أيام عمل (على أساس الملفات والكمية) ؛ تجميع PCB: 15-20 أيام عمل.
س5: كيف تحمي معلومات العملاء؟
ج5: نحن نحافظ على سرية العمل بشكل صارم ونحمي تصاميم العملاء. يمكن توقيع اتفاقيات الخصوصية في أي وقت.
س6: كيف نبدأ العمل معك؟
A6: إرسال بريد إلكتروني ملف تخطيط PCB الخاص بك وقائمة BOM. ونحن نقدم تأكيد في غضون 12 ساعة والاقتباسات التفصيلية في غضون 3-5 أيام.
معدات التصنيع المتقدمة لدينا، فرق الهندسة المهنية، والتحكم الشامل في الجودة، والإدارة الفعالة تضمن منتجات عالية الجودة والتسليم في الوقت المحدد.يتم استخدام مجموعاتنا PCB على نطاق واسع في التحكم الصناعي، السيارات، الاتصالات، المعدات الطبية، الإلكترونيات الاستهلاكية، وأكثر من ذلك.
لمحة عامة عن منشأة التصنيع
