مكان المنشأ:
الصين/كمبوديا
اسم العلامة التجارية:
Suntek/BECC
إصدار الشهادات:
ISO9001 ISO13485 IATF16949 UL
رقم الموديل:
F016-031
فيديو
فيديو
فيديو

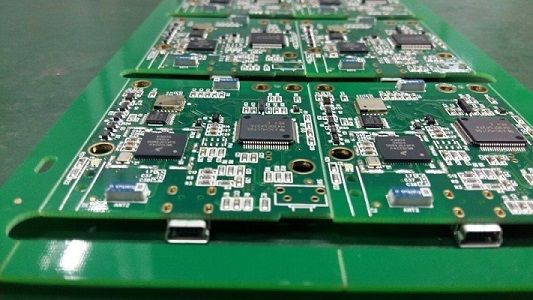

خدمات تجميع أقراص PCB:
1) تكنولوجيا التثبيت السطحي واللحام عبر الثقب المهنية
2) أحجام مختلفة مثل 12060805,0603,04020201 تكنولوجيا SMT المكونات
3) تكنولوجيا تكنولوجيا المعلومات والاتصالات ((في اختبار الدوائر)) ،FCT ((اختبار الدوائر الوظيفية).
5) تجميع PCB مع الرصاص أو غير الرصاص RoHs
6) تجميع آلة الذكاء الاصطناعي،خطوط تجميع التلويح
7) قدرة تكنولوجيا وضع اللوحات ذات الكثافة العالية
عن مجموعة (سونتك):
مجموعة "سونتك" هيالعقدالمورد في مجال EMS مع حل موقف واحدFتجميع CB/FPC، تجميع الكابلات، وتصميم الصندوقالتجميع.
شركة "سونتك إلكترونيكس" المحدودة، كمنشأة رئيسية، تقع في مقاطعة هونان، الصين؛
شركة BLSuntek الإلكترونيات المحدودة، كمنشأة جديدة، تقع في ولاية قندال، كمبوديا.
مع ISO9001:2015، ISO13485:2016معتمدة على IATF 16949:2016 و UL E476377
نحن نقدم منتجات مؤهلة بأسعار تنافسية للعملاء في جميع أنحاء العالم.
المزايا الرئيسية:
مراقبة جودة PCB EMS:
الأسئلة الشائعة:
س1: ما هي الملفات التي تستخدمها في تصنيع الـ PCB؟
ج1: جيربر، الـ (بي سي بي) ، أوتو كاد
س2: كيف تتأكد من الجودة؟
A2: منتجاتنا كلها 100% إلكترونيا اختبارتجميع PCB مع 100٪ AOI،ICT،FT والفحص البصري، 100٪ الأشعة السينية لBGA.
س3: هل يمكننا زيارة شركتك؟
A3: بالطبع،مرحبا بزيارة شركتنا، Suntek تقع في الحديقة الصناعية شينغشا، تشانغشا، مقاطعة هونان، الصين.
س4: ما هو الوقت المحدد؟
A4: يستغرق 3-5 أيام عمل للعينة ، 7-10 أيام عمل لإنتاج الدفعة بناءً على الملفات والكمية. يستغرق 15-20 يوم عمل لتجميع PCB.
س5: هل ستبقي معلوماتنا وملفاتنا سرية؟
الجواب: بالتأكيد، إنه مبدأنا الأساسي للحفاظ على أسرار الأعمال لحماية تصاميم عملائنا. يمكن توقيع اتفاقية الموافقة في أي وقت.
س6: كيف أعمل معك؟
A6: -البريد الإلكتروني وإرسال لنا ملف تخطيط PCB، قائمة BOM
- سنقدم تأكيد الرد في غضون 12 ساعة والرد على العرض في غضون 3-5 أيام.
-انتظر شركتك لتأكيد السعر والطلب وشروط الدفع
-سوف نتابع الأمر
تطبيقات PCBA:
