Place of Origin:
China or Cambodia
اسم العلامة التجارية:
Suntek Electronics Co., Ltd
إصدار الشهادات:
ISO9001 ISO13485 IATF16949 UL
Model Number:
2024-PCBA-028

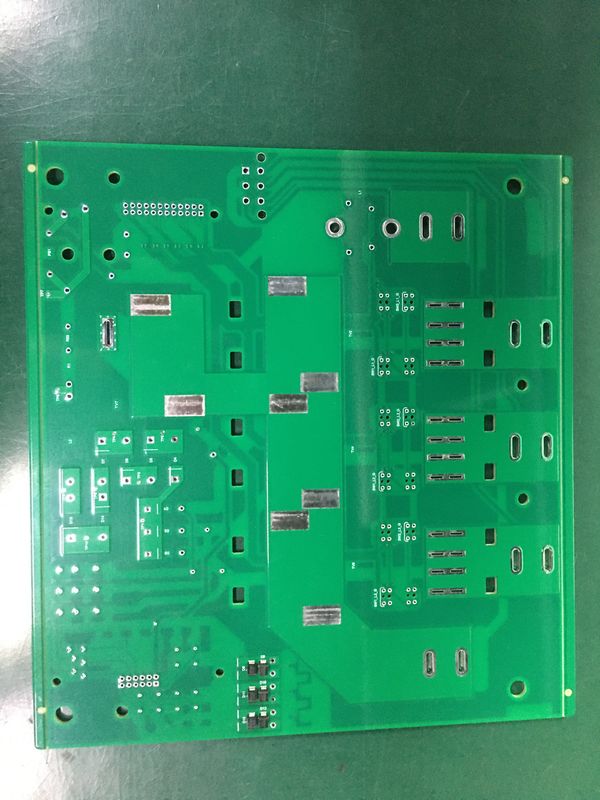

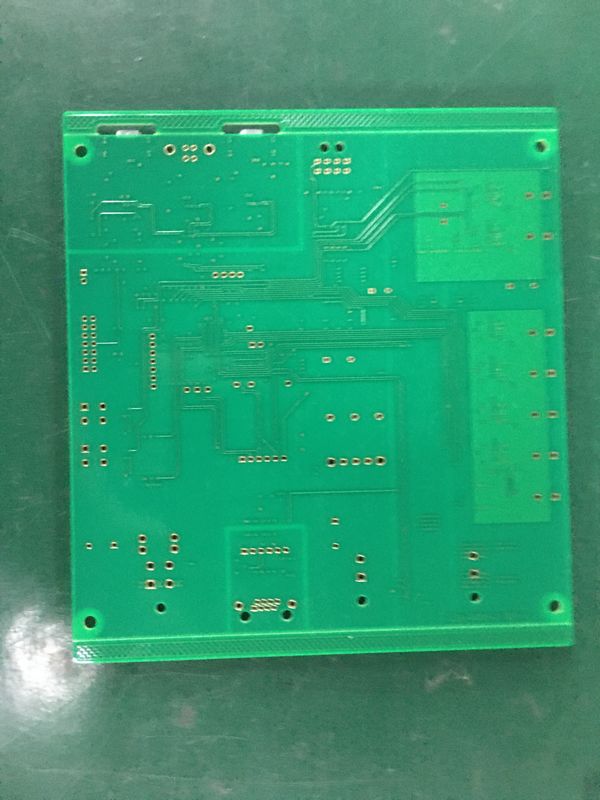

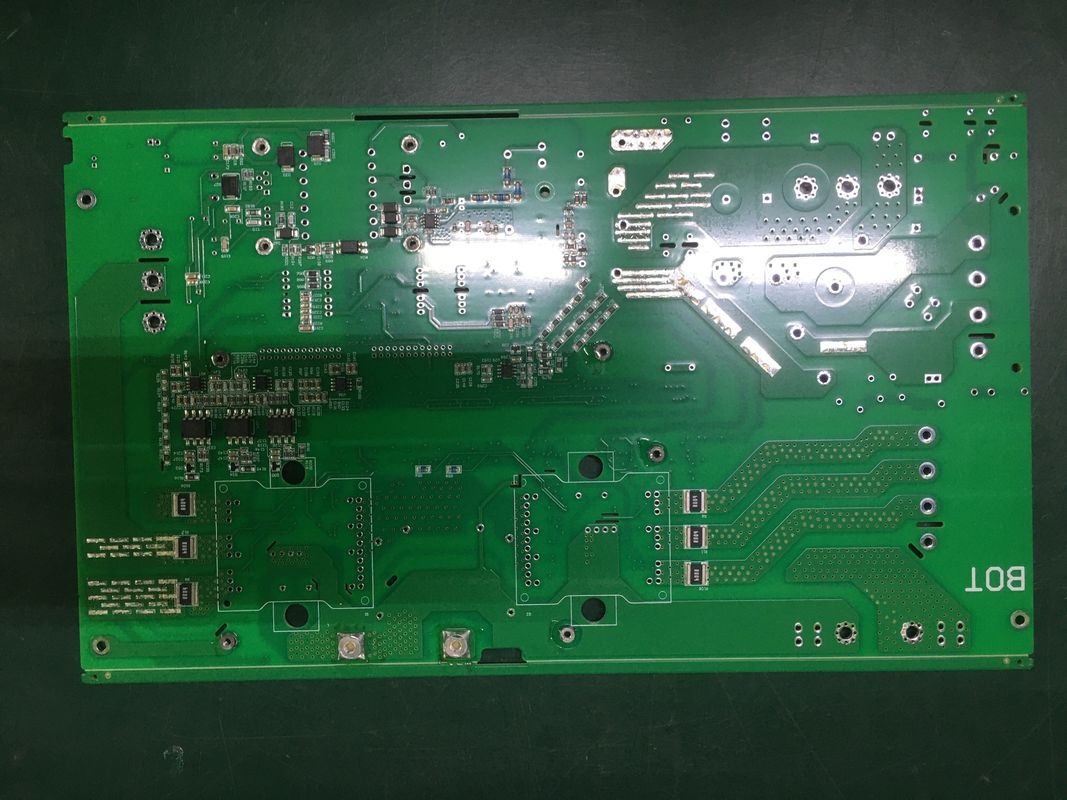

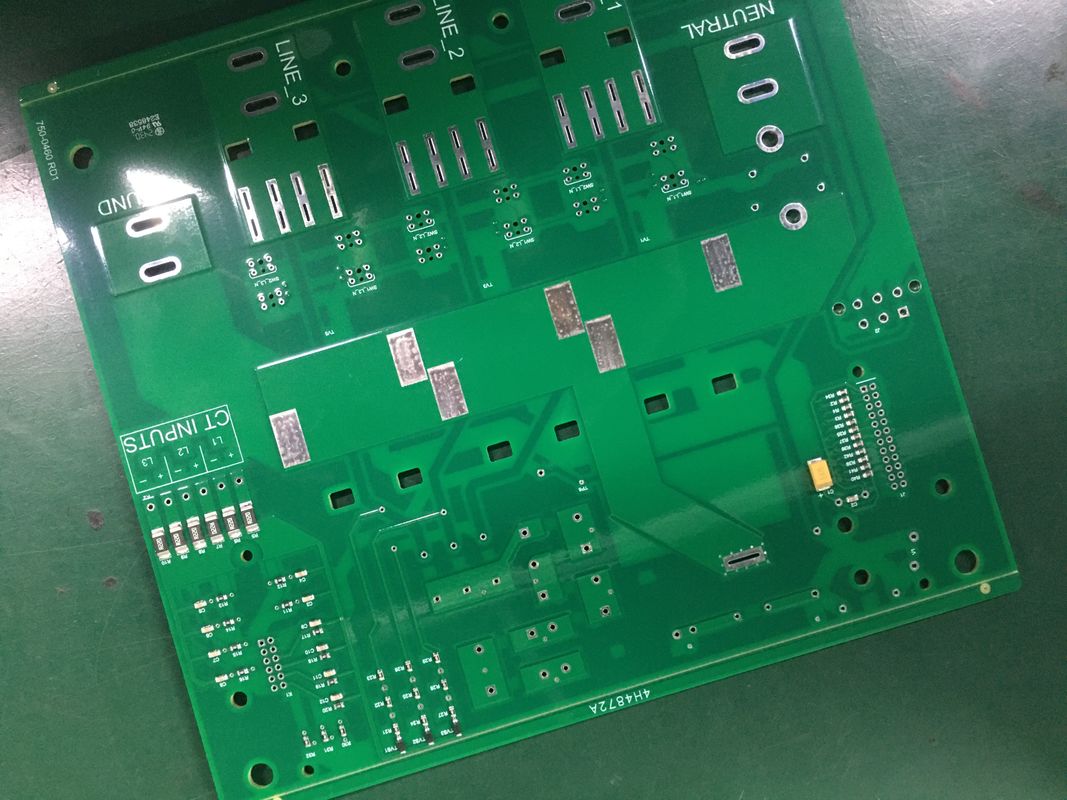

تصنيع ثنائي الفينيل متعدد الكلور (PCB) نحاس ثقيل حتى 20 أونصة، تصنيع إلكترونيات متوافقة مع ROHS
مصنع Suntek Contract:
Suntek Group هي مورد محترف في مجال EMS مع حل متكامل لـ PCB، وتجميع PCB، وتجميع الكابلات، وتجميع التكنولوجيا المختلطة، وبناء الصناديق. مع شهادة ISO9001:2015، ISO13485:2016، IATF 16949:2016 و UL E476377. نقدم منتجات مؤهلة بأسعار تنافسية للعملاء في جميع أنحاء العالم.
| المواصفات | التفاصيل |
| نوع المادة | FR-1، FR-4، CEM-1، مكسوة بالألومنيوم |
| سمك المادة (مم) | 0.4، 0.6، 0.8، 1.0، 1.2، 1.6، 2.0 |
| عدد الطبقات | 1 إلى 8 طبقات |
| أقصى حجم للوحة | 23.00 بوصة × 35.00 بوصة (580 مم * 900 مم) |
| فئة IPC | الفئة الثانية، الفئة الثالثة، الفئة 1 |
| الحلقة الحلقية | 5 ميل/جانب أو أكبر (الحد الأدنى للتصميم) |
| الطلاء النهائي |
لحام (HASL)، لحام خالٍ من الرصاص (HASL)، ENIG (النيكل الكهربائي الذهب الغمر)، OSP، الفضة الغمر، القصدير الغمر، النيكل الغمر، الذهب الصلب، أخرى |
| وزن النحاس | 0.5 أونصة - 2 أونصة |
| عرض المسار/المساحة | 3 ميل أو أكبر |
| خلوص الحفر | 0.1 مم (الحفر بالليزر) |
| فتحات مطلية | 0.036 أو أكبر |
| أصغر فتحة (منتهية) | 0.1 مم أو أكبر |
| أصابع ذهبية | 1 إلى 4 حواف (30 إلى 50 ميكرون ذهب) |
| درجة SMD | 0.080 بوصة - 0.020 بوصة - 0.010 بوصة |
| نوع قناع اللحام | LPI لامع، LPI-Matte، SR1000 |
| لون قناع اللحام | أخضر، أحمر، أزرق، أسود، أبيض، أصفر |
| لون الأسطورة | أبيض، أصفر، أسود، أحمر، أزرق |
| نقطة توجيه CNC | أي |
| الحد الأدنى لعرض التوجيه | 0.031 بوصة |
| التسجيل | خطوط مستقيمة، تسجيل القفز، حافة اللوحة إلى الحافة، CNC* |
| الذهب الجسم | صلب*، غمر* (حتى 50 ميكرون ذهب) |
| تنسيق ملف البيانات | Gerber 274x مع فتحة مضمنة |
| تنسيق رسم FAB | DXF، HPGL، DWG، PDF، Gerber |
| اختبار E.T | مسبار طائر، أحادي الجانب، لوحة 1up، مشبك صدفي، قائمة صافية |
| عداد الغرق/عداد التجويف | متوفر حتى قطر 0.250 |
| التحكم في المعاوقة | نعم |
| فتحات عمياء/فتحات مدفونة | نعم |
| قناع قابل للتقشير | نعم |
| الكربون | نعم |
1. تجميع SMT عالي الكثافة: بناءً على تطوير التكنولوجيا، أصبحت المنتجات الإلكترونية أكثر ذكاءً وأكثر تطوراً، ويتطلب ذلك تحسين كثافة تجميع PCB بشكل كبير. وقد حل تجميع SMT هذه المشكلة بشكل مثالي، مما يجعل تجميع PCB عالي الكثافة ممكنًا.
2. تكلفة أقل وسرعة إنتاج أسرع: نظرًا لميزات التوحيد والتشغيل الآلي والتركيب الخالي من الثقوب، فإن تركيب المكونات الأصغر حجمًا يقلل الكثير من التكلفة مقارنة بـ PCB ذات الثقوب الكبيرة، ويقلل الحفر ويزيد من سرعة الإنتاج.
3. أداء أعلى: باستخدام المكونات الإلكترونية ذات الرصاص القصير أو بدون رصاص، يقلل تجميع SMT من الحث والسعة الطفيلية من الرصاص، ويحسن أداء التردد والسرعة لـ PCB. حافظ على PCB والمكونات بعيدًا عن الحرارة بشكل فعال.
4. موثوقة ومستقرة: تضمن آلات الإنتاج الآلية أن كل اتصال من المكونات ملحوم جيدًا، ويحسن تجميع SMT موثوقية واستقرار المنتجات الإلكترونية.
5. استخدام أكثر كفاءة لمنطقة PCB: تسمح المكونات الإلكترونية الأصغر حجمًا وتقنية SMT لتجميع SMT باستخدام أفضل لمنطقة سطح PCB.
6. يساعد تجميع SMT على تسريع دوائر PCB
دعمنا
نحن نضمن شفافية التكلفة، ومشاركة تفصيل تكلفة BOM
لدينا موردو مكونات من جميع أنحاء العالم.
لدينا عملية مكتوبة لإعلام العملاء بأي تأخيرات في الجدول الزمني أو مشاكل في جودة المنتج، عن طريق:
(1) إجراء خدمة العملاء
(2) إجراء RMA
(3) تقارير 8D
(4) PDCA (Plan-Do-Check-Action) في خدمة العملاء
نحن نرد على الشكاوى والقضايا والاستفسارات في غضون 24 ساعة، عن طريق:
(1) التقارير الأسبوعية
(2) فريق دعم العملاء لمراجعة أوقات الاتصال
(3) استبيان رضا العملاء
خدمات ما بعد البيع:
(1) فترة ضمان لمدة عام واحد لجميع المنتجات
(2) إصلاح FOC
(3) قطع تعويض سريعة لاستبدال المعيبة.
AOI (الفحص البصري الآلي). تتضمن أداة تجميع PCB المتطورة هذه نظامًا بخمس كاميرات بسعة 10 ميجابكسل يكتشف اتجاه المكون وقيمته ووجوده. يتضمن ليزرًا لتأكيد التوافق مع BGA، وقدرة البرنامج على عمليات فحص اللحام من المستوى الأول واللحام أثناء العملية.
تشمل أنواع منتجات Rigid-Flex:
جوهرنا هو "الجودة تفوز بالسوق، والأفكار تخلق المستقبل".
