Place of Origin:
China or Cambodia
اسم العلامة التجارية:
Suntek Electronics Co., Ltd
إصدار الشهادات:
ISO9001 ISO13485 IATF16949 UL
Model Number:
2024-PCBA-028

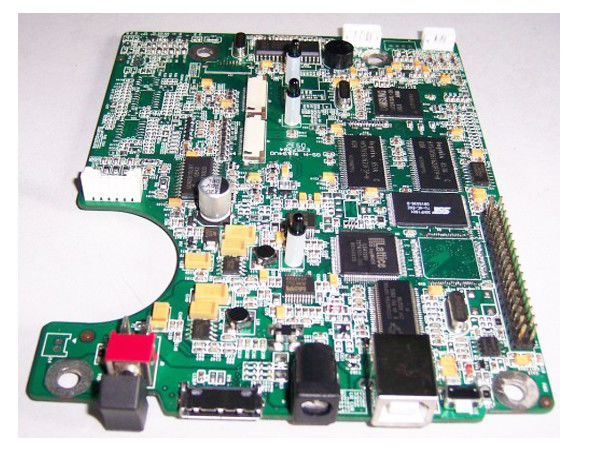

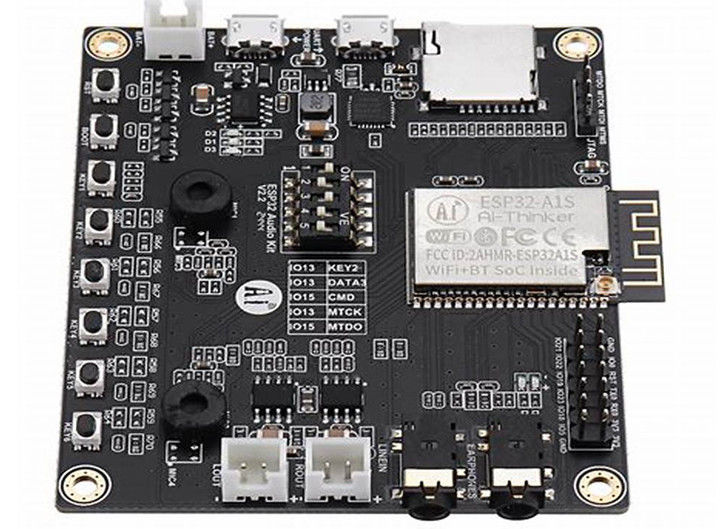

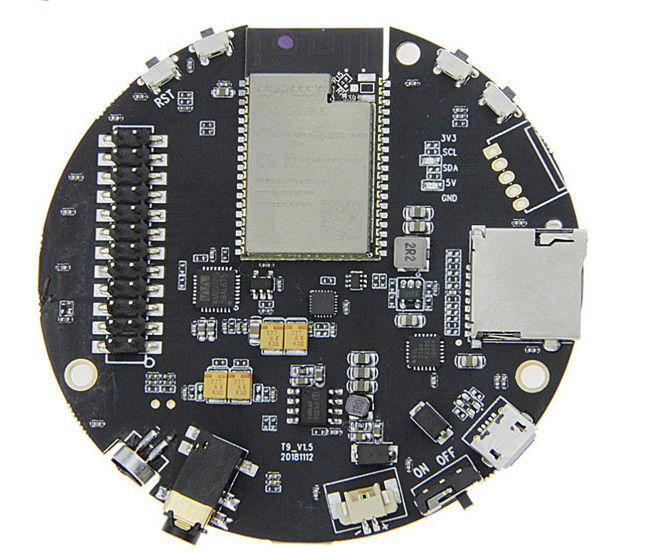

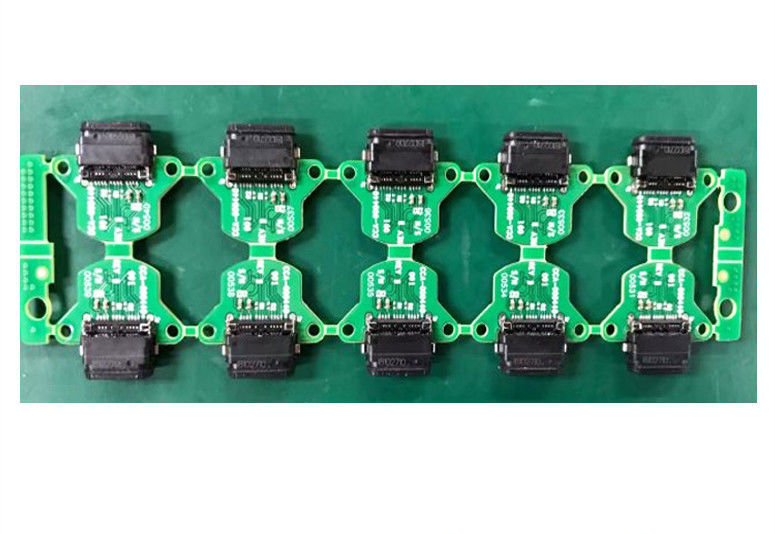

واحد توقف SMT PCB التجميع المورد IPC-A-610 D/IPC-III القياسية 100٪ رينغ - التفتيش
" مصنع " سونتك
مجموعة سونتك هي المورد الرائد في مجال EMS مع حل من محطة واحدة لـ PCB / FPC
تجميع، تجميع الكابلات، تجميع تكنولوجيا مختلطة ومباني الصناديق.
شركة "سونتك إلكترونيكس" المحدودة، كمنشأة رئيسية، تقع في مقاطعة هونان، الصين؛
شركة BLSuntek الإلكترونيات المحدودة، كمنشأة جديدة، تقع في ولاية قندال، كمبوديا.
لمحة عامة عن القدرات:
|
المواصفات |
تفاصيل |
|
نوع المواد |
FR-1, FR-4, CEM-1, مطلية بالألومنيوم |
|
سمك المادة (ملم) |
0.40608، 1.0، 1.2، 1.6، 2.0 |
|
عدد الطبقات |
من 1 إلى 8 طبقات |
|
الحجم الأقصى لللوحة |
23.00 × 35.00 ((580mm*900mm) |
|
فئة IPC |
الفئة الثانية، الفئة الثالثة، الفئة الأولى |
|
حلقة حلقة |
5 مل/جانب أو أكبر (التصميم الدقيق) |
|
التصفيف النهائي |
اللحام ((HASL)) ، اللحام الخالي من الرصاص ((HASL)) ، ENIG (النيكل غير الكهربائي) الذهب الغمر ، OSP ، الفضة الغمر ، القصدير الغمر ، النيكل الغمر ، الذهب الصلب، غيره |
|
وزن النحاس |
0.5OZ-2OZ |
|
عرض المسار/المساحة |
3 ميل أو أكثر |
|
مساحة التفريغ |
0.1mm ((حفر بالليزر) |
|
فتحات مغلفة |
0.036 أو أكثر |
|
أصغر فتحة (تم الانتهاء منها) |
0.1 ملم أو أكثر |
|
أصابع ذهبية |
من 1 إلى 4 حافة (من 30 إلى 50 ميكرون من الذهب) |
|
مسافة SMD |
0.080 - 0.020 - 0.010 |
|
نوع قناع اللحام |
LPI لامعة، LPI-مت، SR1000 |
|
لون قناع اللحام |
أخضر، أحمر، أزرق، أسود، أبيض، أصفر |
|
لون الأسطورة |
أبيض، أصفر، أسود، أحمر، أزرق |
|
نقطة طريق CNC |
أي |
|
الحد الأدنى لعرض المسار |
0.031 |
|
النتيجة |
الخطوط المستقيمة، النقطة القفزة، اللوحة من حافة إلى حافة، CNC* |
|
الذهب في الجسم |
صلب*، غمر* (حتى 50 ميكرون ذهب) |
|
تنسيق ملف البيانات |
جيربر 274x مع فتحة المدمج |
|
FAB. شكل الرسم |
DXF، HPGL، DWG، PDF، Gerber |
|
اختبار E.T |
مسبار يطير ، جانب واحد ، لوحة 1 ، قشرة مشبك ، قائمة الشبكة |
|
غسالة العداد / فتحة العداد |
متاحة حتى 0.250 قطر |
|
عائق التحكم |
نعم.. |
|
القنوات العمياء / القنوات المدفونة |
نعم.. |
|
قناع قابل للقشرة |
نعم.. |
|
الكربون |
نعم.. |
PCB المرنةالمطبوعات المرنة ، والمعروفة أيضًا باسم طبعات المرنة أو الدوائر المرنة ، هي نوع خاص من لوحات الدوائر التي يمكنك ثنيها إلى الشكل المطلوب. يتم استخدامها على نطاق واسع لتطبيقات عالية الكثافة وارتفاع درجة الحرارة.وتتكون التصاميم المرنة من بوليميد أو فيلم البوليستر الشفاف كمواد الركيزة التي تأتي مع مقاومة عالية للحرارة مما يجعلها مناسبة تماما لمكونات تركيب اللحام.
تتوفر الدائرة المرنة مع طبقة موصلة من آثار تتكون من النحاس والتي يتم دمجها مع طبقة كهربائية من البولي أميد. يمكن أن يختلف سمك الطبقة الموصلة للنحاس من 0.0001 إلى 0.010 ′′ ويمكن أن يتراوح سمك المواد الكهربائية من 0.0005 ′′ إلى 0.010 ′′. يلزم وجود لاصق لربط طبقة النحاس الموصلة بالرصيف.في حين أن ترسب البخار في بعض الأحيان هو في متناول اليد بنفس القدر لربط النحاس مع الركيزة.
اختيار المواد لصنع ألواح الدوائر المرنة هو صعب قليلا ويعتمد على العديد من العوامل بما في ذلك المقاومة الكيميائية والميكانيكية، والتيار، ودرجة الحرارة، والقدرة،و أنواع الانحناء.
التصاميم المرنة هي أكثر موثوقية لأنها تأتي مع عدد أقل من الاتصالات المتبادلة التي تضمن عدد أقل من مفاصل اللحام ومشابك الاتصال.وتتطلب هذه الدوائر مساحة أقل بسبب قدرتها على الانحناء المرنة وتغطي 10٪ فقط من المساحة مقارنة مع لوحات الدوائر الصلبة.
عروض الخدمات:
عمليات مبتكرة صلبة مرنة
مجموعات المواد الممتازة
صلبة مرنة مع HDI
بناء الأوراق الخالية
لوحات كبيرة الحجم
عدد الطبقات 40+
تطبيقات غسالات الحرارة
التعبئة والشحن:
تعبئة و شحن مجموعة PCB المرنة
العبوة:
سيتم تعبئة منتج PCB المرن في صندوق كرتون قوي لضمان النقل الآمن. سيتم إغلاق الصندوق بالشريط لمنع أي تلف أثناء الشحن.
كما سيتم تغليف المنتج في غلاف فقاعة لتوفير حماية إضافية ضد الاصطدامات والاهتزازات المحتملة أثناء النقل.
سيتم وضع علامة على كل صندوق مع اسم المنتج والكمية وتعليمات التعامل لتسهيل التعرف عليها والتعامل معها.
الشحن:
سيتم شحن المنتج عبر خدمة خدمة سريعة موثوقة وموثوقة لضمان التسليم في الوقت المناسب وآمن للعميل.
سيتم التحقق من عنوان الشحن ومعلومات الاتصال مرة أخرى لضمان دقة التسليم. سيتم تأمين المنتج أثناء النقل لحماية من أي حوادث غير متوقعة.
سيتم توفير رقم تتبع للعميل بمجرد شحن المنتج ، مما يسمح لهم بتتبع طلبهم وضمان وصوله بأمان.
عند التسليم، سيتم مطالبة العميل بالتوقيع للحصول على الحزمة كدليل على استلام.
دعمنا
نحن نضمن شفافية التكاليف، مشاركة تقسيم التكاليف
لدينا موردي مكونات من العالمية
لدينا عملية مكتوبة لإبلاغ العملاء بأي تأخيرات في الجدول أو مشاكل في جودة المنتج
(1)إجراءات خدمة العملاء
(2) إجراء RMA
(3) تقارير 8D
(4) PDCA ((خطة-أداء-تحقق-التصرف) في خدمة العملاء
نحن نرد على الشكاوى والمسائل والأسئلة في غضون 24 ساعة، من خلال:
(1) التقارير الأسبوعية
(2) فريق دعم العملاء لمراجعة أوقات الاتصال
(3) استبيان رضا العملاء
خدمات ما بعد البيع:
(1) فترة ضمان لمدة سنة واحدة لجميع المنتجات
(2) إصلاح FOC
(3) قطع الغيار السريعة لاستبدال العيوب.
هدفنا
نحن نحاول دائما لتزويد الأسعار التنافسية، عالية الجودة، سريعة التسليم المنتجات.
مع التطور السريع والابتكار في المنتجات الإلكترونية ، أصبح تجميع SMT (Surface Mount Technology) جزءًا أساسيًا وحاسمًا في تصنيع الأجهزة الإلكترونية الحديثة.في سوق اليوم، هناك طلب متزايد على خطوط تجميع SMT فعالة ودقيقة وموثوقة.هذه المقالة سوف تعرض لك على خط التجميع SMT الطراز الذي يقود الطريق في تلبية احتياجات التجميع من مجموعة واسعة من المكونات الإلكترونية المعقدة، بما في ذلك BGA و UBGA و QFN و QFP و SOIC و PLCC و PoP.
