Place of Origin:
China or Cambodia
اسم العلامة التجارية:
Suntek Electronics Co., Ltd
إصدار الشهادات:
ISO9001 ISO13485 IATF16949 UL
Model Number:
2024-PCBA-023
4 طبقة Pcb مرنة حسب الطلب دوائر مرنة عالية التردد Pcbs الألومنيوم BT صلبة الذهب UL
" مصنع " سونتك
نحن نقدم SMT،THT والجمعية النهائية مع تكنولوجيا المعلومات واختبار المنتجات الوظيفية.
توفر "سونتك" حلًا من محطة واحدة لجميع متطلبات خدمات التصنيع الإلكتروني، بدءًا من النماذج الأولية السريعة إلى التصنيع الكبير.لدينا القدرة على تحديد مشاكل التصميم و / أو الإنتاج خلال مرحلة النموذج الأول وحلها (بالتشاور معك) قبل الانتقال إلى الإنتاج.
في حين أن العديد من شركات PCB تدعي أنها تقدم خدمات تجميع PCB متفوقة ، فإن Suntek تحقق في الواقع ما نعهد به. خدمة تجميع لوحات الدوائر المطبوعة المفتاحية أو المرسلة لدينا هي ISO ISO9001:2015 معتمدة ومتوافقة مع RoHSنحن نتعامل مع مشروعات SMD و through-hole و mixed assembly ، كما نقدم أيضًا فحوصات DFM مجانية جنبًا إلى جنب مع اختبار الوظائف بناءً على متطلباتك المحددة. يتم سرد قدراتنا PCBA أدناه:
لمحة عامة عن القدرات:
|
المواصفات |
تفاصيل |
|
نوع المواد |
FR-1, FR-4, CEM-1, مطلية بالألومنيوم |
|
سمك المادة (ملم) |
0.40608، 1.0، 1.2، 1.6، 2.0 |
|
عدد الطبقات |
من 1 إلى 8 طبقات |
|
الحجم الأقصى لللوحة |
23.00 × 35.00 ((580mm*900mm) |
|
فئة IPC |
الفئة الثانية، الفئة الثالثة، الفئة الأولى |
|
حلقة حلقة |
5 مل/جانب أو أكبر (التصميم الدقيق) |
|
التصفيف النهائي |
اللحام ((HASL)) ، اللحام الخالي من الرصاص ((HASL)) ، ENIG (النيكل غير الكهربائي) الذهب الغمر ، OSP ، الفضة الغمر ، القصدير الغمر ، النيكل الغمر ، الذهب الصلب، غيره |
|
وزن النحاس |
0.5OZ-2OZ |
|
عرض المسار/المساحة |
3 ميل أو أكثر |
|
مساحة التفريغ |
0.1mm ((حفر بالليزر) |
|
فتحات مغلفة |
0.036 أو أكثر |
|
أصغر فتحة (تم الانتهاء منها) |
0.1 ملم أو أكثر |
|
أصابع ذهبية |
من 1 إلى 4 حافة (من 30 إلى 50 ميكرون من الذهب) |
|
مسافة SMD |
0.080 - 0.020 - 0.010 |
|
نوع قناع اللحام |
LPI لامعة، LPI-مت، SR1000 |
|
لون قناع اللحام |
أخضر، أحمر، أزرق، أسود، أبيض، أصفر |
|
لون الأسطورة |
أبيض، أصفر، أسود، أحمر، أزرق |
|
نقطة طريق CNC |
أي |
|
الحد الأدنى لعرض المسار |
0.031 |
|
النتيجة |
الخطوط المستقيمة، النقطة القفزة، اللوحة من حافة إلى حافة، CNC* |
|
الذهب في الجسم |
صلب*، غمر* (حتى 50 ميكرون ذهب) |
|
تنسيق ملف البيانات |
جيربر 274x مع فتحة المدمج |
|
FAB. شكل الرسم |
DXF، HPGL، DWG، PDF، Gerber |
|
اختبار E.T |
مسبار يطير ، جانب واحد ، لوحة 1 ، قشرة مشبك ، قائمة الشبكة |
|
غسالة العداد / فتحة العداد |
متاحة حتى 0.250 قطر |
|
عائق التحكم |
نعم.. |
|
القنوات العمياء / القنوات المدفونة |
نعم.. |
|
قناع قابل للقشرة |
نعم.. |
|
الكربون |
نعم.. |

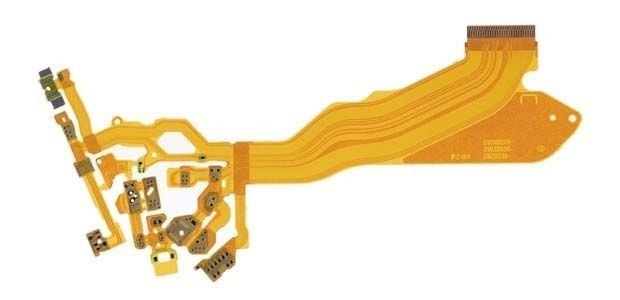

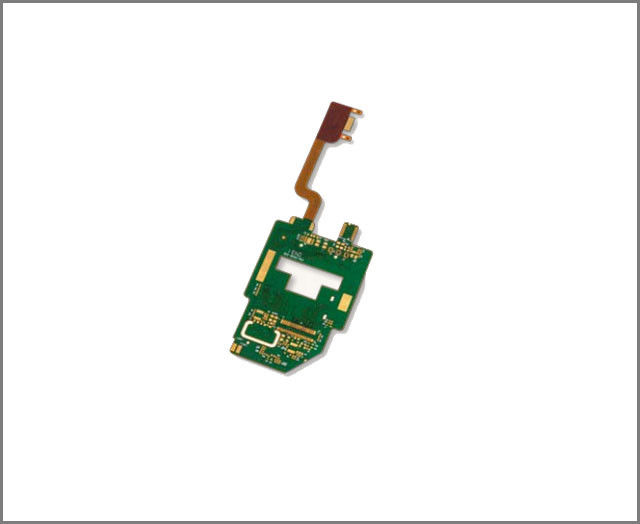

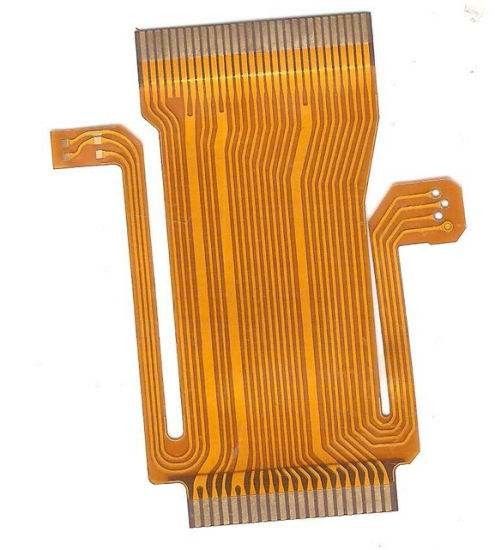

الدائرة المرنة أو PCB المرنة هي ترتيب مصمم للدوائر المطبوعة والمكونات التي تستخدم مادة مرنة مع أو بدون غطاء مرن.
الدوائر المرنة أو PCB المرنة هي ترتيب مصمم للدوائر المطبوعة والمكونات التي تستخدم مادة مرنة مع أو بدون غطاء مرن.هذه الجمعيات الإلكترونية المرنة يمكن تصنيعها باستخدام نفس المكونات المستخدمة لألواح الدوائر المطبوعة الصلبة، ولكن السماح لللوحة أن تتوافق مع الشكل المطلوب (المرونة) أثناء تطبيقها.
كم من طبقات يمكن أن يكون لـ (PCB) مرنة ؟
10 طبقات كحد أقصى لـ PCB المرن.
ما هي سمك النحاس الذي يمكن أن يكون عليه الـ (بي سي بي) المرن ؟
2 أوقية، فقط بعض الـ (بي سي بي) المرنة مثل النحاس الثقيل، أفضل ميزة لـ (بي سي بي) المرنة هي المرونة، إذا كان هناك الكثير من النحاس، فلن يكون من السهل ثني جهازك.
كم يمكن أن يكون حجم PCB مرن ؟
مواد PCB المرنة: الحد الأقصى للعرض هو 250mm،لأن مواد PCB المرنة هي لفة،كل عرض لفة هو 250mm،الطول ليس له حد،لذلك عندما تصمم PCB المرن،يجب أن يكون جانب واحد أقل من 250mm,الجانب الآخر لا يهم
كم يمكن أن يكون سمك PCB مرن ؟
0.1ملم - 0.2ملم، بعض الـ PCB المرن يمكن أن يكون 0.3ملم.
التطبيقات:
أجهزة LED والإضاءة
الهاتف المحمول الذكي
معدات طبية
منتج الطيران
أدوات
التعبئة والشحن:
تعبئة و شحن مجموعة PCB المرنة
العبوة:
سيتم تعبئة منتج PCB المرن في صندوق كرتون قوي لضمان النقل الآمن. سيتم إغلاق الصندوق بالشريط لمنع أي تلف أثناء الشحن.
كما سيتم تغليف المنتج في غلاف فقاعة لتوفير حماية إضافية ضد الاصطدامات والاهتزازات المحتملة أثناء النقل.
سيتم وضع علامة على كل صندوق مع اسم المنتج والكمية وتعليمات التعامل لتسهيل التعرف عليها والتعامل معها.
الشحن:
سيتم شحن المنتج عبر خدمة خدمة سريعة موثوقة وموثوقة لضمان التسليم في الوقت المناسب وآمن للعميل.
سيتم التحقق من عنوان الشحن ومعلومات الاتصال مرة أخرى لضمان دقة التسليم. سيتم تأمين المنتج أثناء النقل لحماية من أي حوادث غير متوقعة.
سيتم توفير رقم تتبع للعميل بمجرد شحن المنتج ، مما يسمح لهم بتتبع طلبهم وضمان وصوله بأمان.
عند التسليم، سيتم مطالبة العميل بالتوقيع للحصول على الحزمة كدليل على استلام.
