Place of Origin:
China/Cambodia
اسم العلامة التجارية:
Suntek
إصدار الشهادات:
ISO9001 ISO13485 IATF16949 UL
Model Number:
F016-004

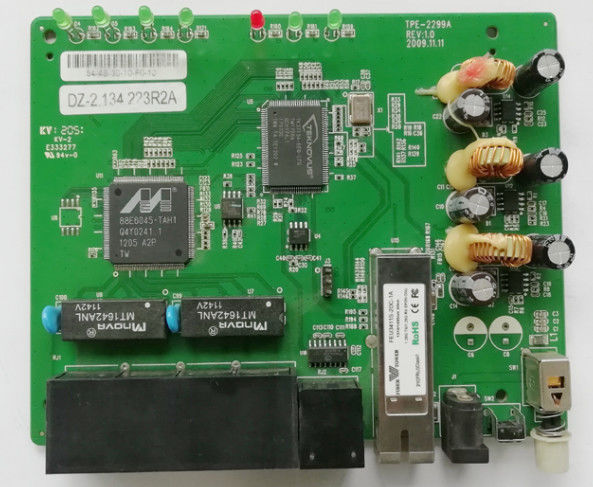

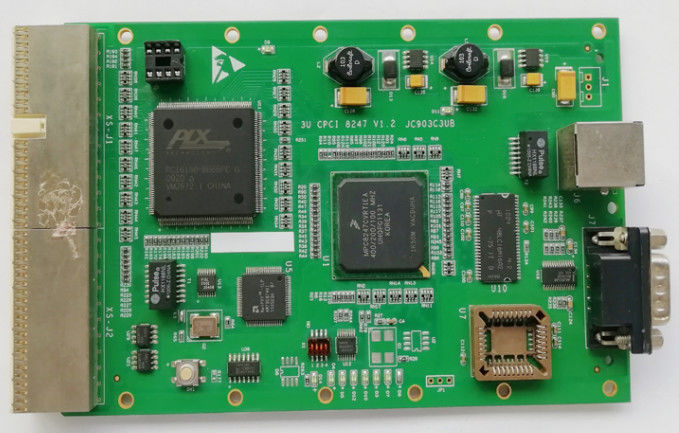

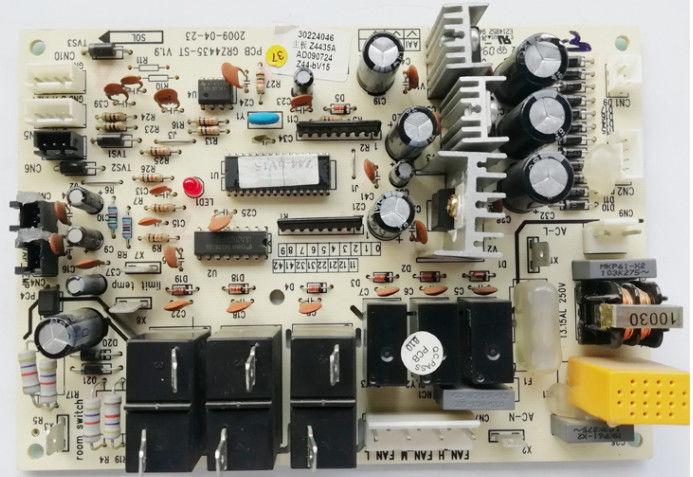

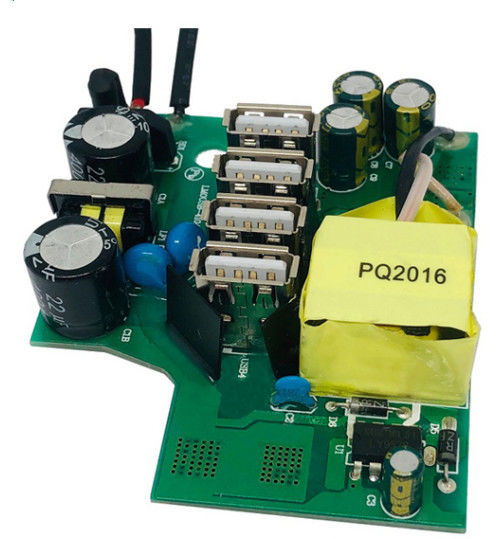

مصنع تعاقد لوحات الدوائر المطبوعة OEM ODM مع IATF16949
مزايا Suntek EMS:
1) مسؤولية المنتج الصارمة، مع الأخذ بمعيار IPC-A-610
2) جميع الفرق تتحدث الإنجليزية بطلاقة
3) أداة إدارة PDCA
4) اختبار إلكتروني بنسبة 100٪، فحص بصري بنسبة 100٪، بما في ذلك IQC و IPQC و FQC و OQC
5) فحص AOI بنسبة 100٪، بما في ذلك الأشعة السينية والمجهر ثلاثي الأبعاد و ICT
6) اختبار الجهد العالي، اختبار التحكم في المعاوقة
7) حاصلة على شهادات ISO9001 و ISO13485 و IATF16949 و UL
8) لا يوجد حد أدنى لكمية الطلب
9) التركيز على الإنتاج منخفض إلى متوسط الحجم
10) تسليم سريع وفي الوقت المحدد
قدرة تجميع ثنائي الفينيل متعدد الكلور
| العنصر | المعلمة |
| نوع اللوحة: | لوحة PCB صلبة، لوحة PCB مرنة، لوحة PCB ذات قلب معدني، لوحة PCB مرنة صلبة |
| شكل اللوحة: | مستطيلة، دائرية وأي أشكال غير منتظمة |
| الحجم الأقصى: | 400 مم * 1200 مم |
| الحد الأدنى للحزمة: | 0201 |
| أجزاء ذات درجة دقة عالية: | 0.25 مم |
| حزمة BGA: | مقبولة |
| سعة DIP: | 3 خطوط DIP وخط تجميع AI واحد |
| مصادر الأجزاء: | جميعها بواسطة Suntek أو يتم إرسالها جزئيًا من قبل العميل |
| حزمة الأجزاء: | بكرات، شريط مقطوع، أنبوب وصينية، أجزاء سائبة وكميات كبيرة |
| الاختبار: | الفحص البصري، AOI، الأشعة السينية، الاختبار الوظيفي |
| أنواع اللحام: | تجميع خالٍ من الرصاص أو الرصاص (متوافق مع RoHS) |
| خيار التجميع: | التركيب السطحي (SMT)، من خلال الفتحة (DIP)، التكنولوجيا المختلطة (SMT & Thru-hole) |
| الاستنسل: | استنسل من الفولاذ المقاوم للصدأ مقطوع بالليزر، استنسل متدرج |
| تنسيقات الملفات: | قائمة المواد، PCB (ملفات Gerber)، ملف Pick-N-Place (XYRS) |
| درجة الجودة: | IPC-A-610 الفئة 2 / الفئة 3 |
ماذا Suntek يمكن أن تقدم:
1. تصنيع PCB و FPC
2. تجميع PCB و FPC
3. شراء المكونات وتخصيص المواد
4. تجميع صندوق جاهز للتسليم
5. تجميع مزيج التكنولوجيا المختلطة
6. تجميع الكابلات والأسلاك
7. تجميع PCB بكميات منخفضة / متوسطة / عالية
8. BGA / QFN / DFN مع فحص الأشعة السينية
9. برمجة IC / AOI / ICT / الاختبار الوظيفي
مراقبة جودة EMS PCB:
الأسئلة الشائعة:
س1: ما هي الملفات التي تستخدمها في تصنيع PCB؟
ج1: Gerber، PCB. أوتوكاد
س2: كيف تتأكد من الجودة؟
ج2: منتجاتنا كلها مختبرة إلكترونيًا بنسبة 100٪. تجميع PCB مع فحص AOI و ICT و FT والبصري بنسبة 100٪، والأشعة السينية بنسبة 100٪ لـ BGA.
س3: هل يمكننا زيارة شركتكم؟
ج3: بالطبع، مرحبًا بكم في زيارة شركتنا، Suntek تقع في حديقة Xingsha الصناعية، تشانغشا، مقاطعة هونان، الصين.
س4: ما هي المهلة الزمنية؟
ج4: يستغرق الأمر من 3 إلى 5 أيام عمل للعينة، ومن 7 إلى 10 أيام عمل للإنتاج المجمع بناءً على الملفات والكمية. يستغرق تجميع PCB من 15 إلى 20 يوم عمل.
س5: هل ستحافظون على سرية معلوماتنا وملفاتنا؟
ج5: بالتأكيد، من مبادئنا الأساسية الحفاظ على أسرار العمل لحماية تصميمات عملائنا. يمكن توقيع اتفاقية عدم الإفصاح في أي وقت.
س6. كيف أعمل معكم؟
ج6: - أرسل لنا ملف تخطيط PCB وقائمة BOM عبر البريد الإلكتروني
- سنقدم تأكيد الرد في غضون 12 ساعة والرد على العرض في غضون 3-5 أيام.
- في انتظار تأكيد شركتك للسعر وشروط الطلب والدفع.
- سنباشر الطلب.
معدات تجميع PCB:
