Place of Origin:
China/Cambodia
اسم العلامة التجارية:
Suntek
إصدار الشهادات:
ISO9001, ISO13485, TS16949 and UL E476377
Model Number:
SFBF0326FB

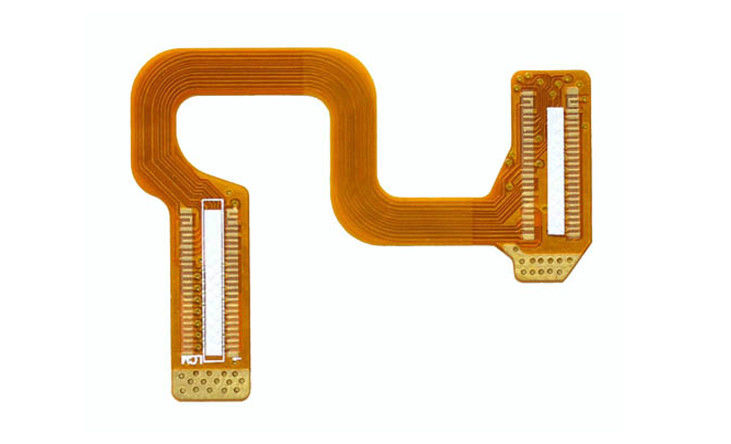

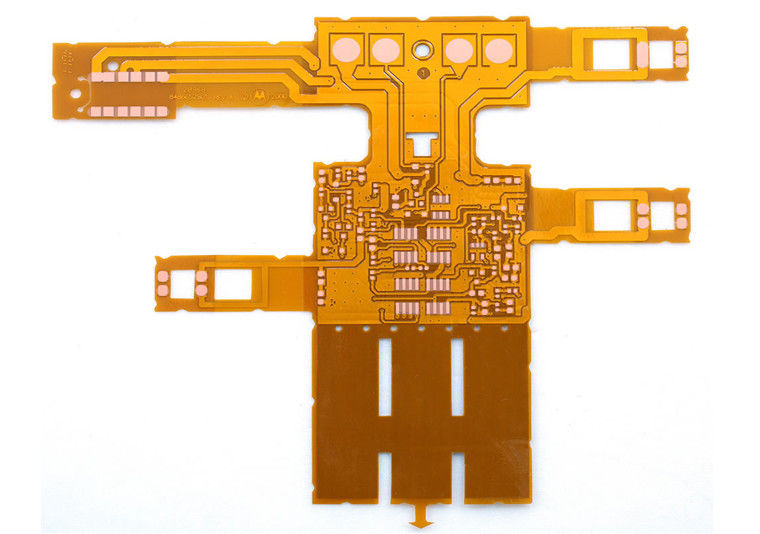

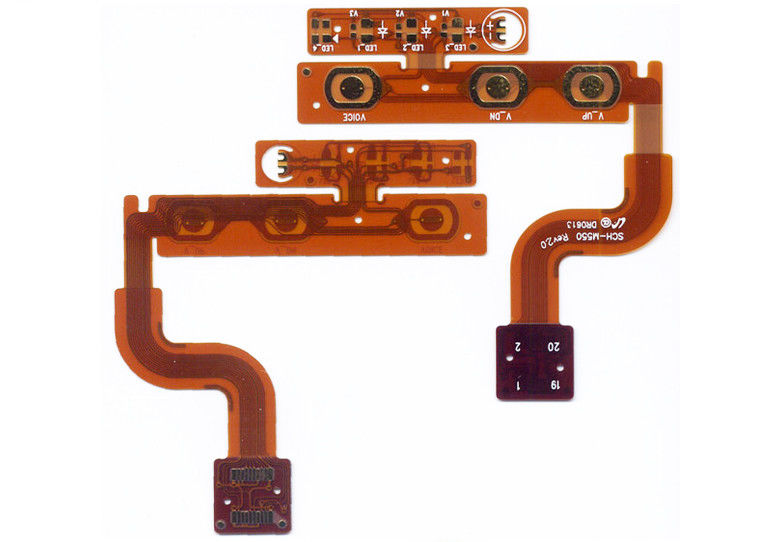

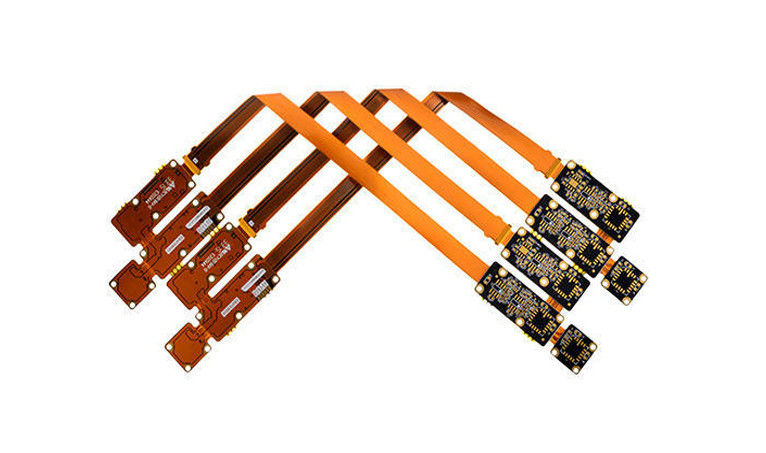

لوحة الدوائر المطبوعة المرنة من البولي أميد 1-12 طبقة 600 مم × 1200 مم
لدينا معدات تصنيع متطورة، وتكنولوجيا احترافية، وفريق مهندسين محترفين، وفريق مشتريات، وفريق جودة، ومشغلين مدربين جيدًا للتأكد من أن لوحة الدوائر المطبوعة المرنة ذات جودة جيدة ومستقرة.
1. توفر لوحة الدوائر المطبوعة المرنة تبديدًا أفضل للحرارة نظرًا لتصميم الصفائح الرقائقية من البولي أميد.
3. توفر لوحة الدوائر المطبوعة المرنة عمرًا طويلاً جدًا، ويمكن ثنيها حتى 500 مليون مرة ويمكن ثنيها في العديد من الأشكال.
4. يمكن أن تكون لوحة الدوائر المطبوعة المرنة بحجم أكبر من لوحة الدوائر المطبوعة الصلبة، ويمكن أن يكون العرض 500 مم ويمكن أن تكون الأطوال أيًا حسب طلبك.
5. لوحة الدوائر المطبوعة المرنة خفيفة الوزن جدًا ولن تشغل مساحة كبيرة.
قدرات لوحة الدوائر المطبوعة المرنة:
| العنصر | القدرة |
| الحد الأدنى لسمك اللوحة النهائي | 0.05 مم |
| الحد الأقصى لحجم اللوحة | 500 مم * 1200 مم |
| الحد الأدنى لحجم الثقب المحفور بالليزر | 0.025 مم |
| الحد الأدنى لحجم الثقب المحفور ميكانيكيًا | 0.1 مم |
| الحد الأدنى لعرض/تباعد المسار | 0.035 مم / 0.035 مم |
| الحد الأدنى للحلقة الحلقية للوحة أحادية/مزدوجة الجانب | 0.075 مم |
| الحد الأدنى للحلقة الحلقية الداخلية للوحة متعددة الطبقات | 0.1 مم |
| الحد الأدنى للحلقة الحلقية الخارجية للوحة متعددة الطبقات | 0.1 مم |
| الحد الأدنى لجسر الغطاء | 0.1 مم |
| الحد الأدنى لفتحة قناع اللحام | 0.15 مم |
| الحد الأدنى لفتحة الغطاء | 0.35 مم * 0.35 مم |
| الحد الأدنى لتسامح المعاوقة أحادية الطرف | ‘+/-7% |
| الحد الأدنى لتسامح المعاوقة التفاضلية | |
| الحد الأقصى لعدد الطبقات | 12L |
| نوع المادة | PI, Kapton |
| العلامة التجارية للمادة | Shengyi, Taiflex, Thinflex, ITEQ, Allstar, Panasonic, Dupont, Jiujiang |
| نوع مادة المقوي | FR4, PI, PET, Steel, AI, Adhesive Tape, Nylon |
| سمك الغطاء | 12.5um/25um/50um |
| تشطيب السطح | ENIG, ENEPIG, OSP, Gold Plating, Gold Plating+ENIG, Gold Plating+OSP, Imm Silver, Imm Tin, Plating Tin |
الأسئلة الشائعة:
س1: ما هي الملفات التي تستخدمها في تصنيع لوحات الدوائر المطبوعة؟
ج1: Gerber, PCB, Drawings.
س2: كيف تتأكد من الجودة؟
ج2: منتجاتنا كلها 100% تم اختبارها كهربائيًا. يتم تجميع لوحات الدوائر المطبوعة بنسبة 100% AOI, ICT, FT والفحص المرئي، 100% بالأشعة السينية لـ BGA.
س3: هل يمكننا زيارة شركتكم؟
ج3: بالطبع، مرحبًا بكم في زيارة شركتنا، Suntek تقع في منطقة Xingsha الصناعية، تشانغشا، مقاطعة هونان، الصين.
س4: ما هي المهلة الزمنية؟
ج4: يستغرق الأمر 3-5 أيام عمل للعينات، و 7-10 أيام عمل للإنتاج المجمع بناءً على الملفات والكمية. يستغرق تجميع لوحات الدوائر المطبوعة 15-20 يوم عمل.
س5: هل ستحافظون على سرية معلوماتنا وملفاتنا؟
ج5: بالتأكيد، من مبادئنا الأساسية الحفاظ على أسرار العمل لحماية تصميمات عملائنا. يمكن توقيع اتفاقية عدم الإفصاح في أي وقت.
س6. كيف أتعامل معكم؟
ج6: - أرسل بريدًا إلكترونيًا وأرسل لنا ملف تخطيط لوحة الدوائر المطبوعة، وقائمة BOM
- سنقدم تأكيدًا بالرد في غضون 12 ساعة والرد على العرض في غضون 3-5 أيام.
- في انتظار تأكيد شركتك للسعر وشروط الطلب والدفع.
- سنباشر الطلب.
